高壓環網柜的五個間隔及操作注意事項發布時間：2020-04-22 16:13:41?|?來源：深圳深華智電氣技術有限公司

高壓環網柜的五個間隔及操作注意事項：

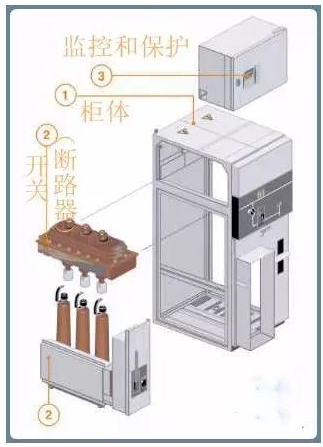

高壓環網柜的組成：

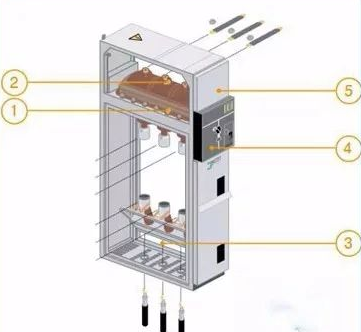

高壓環網柜柜子分成五個間隔：
1、開關間隔:
負荷開關、隔離開關或接地開關被密封在充滿SF6氣體的氣室內，符合“密閉壓力系統”標準要求。開關間隔內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫(SF6 )氣體為絕緣介質，在殼體上設有觀察孔。負荷開關上可根據客戶要求裝設氣體壓力表。
2、母線間隔:
各母線在同-水平面上，柜體可向兩側擴展，柜體間的聯接簡便。
3、電纜間隔:
正面連接電纜，很容易與開關，接地開關端子相連。此外用作變壓器保護時該間隔在熔斷器的下側也安裝有接地開關。
4、操作機構間隔:
用于安裝操作機構，執行合閘、分閘或接地操作。并指示相應的操作位置，也可安裝電動操作機構。
5、控制保護間隔:
該間隔裝有低壓熔斷器，繼電保護裝置，接線端子排等，若間隔容積不夠可在柜頂附加一個擴大低壓間。

高壓環網柜操作安全性由以下兩方面來保證:
1、將全柜分成5個相互絕緣的間隔；
2、聯鎖機構直接，可靠簡單，操作方便；

高壓環網柜操作簡便：
1、操作機構集中在操怍間隔內；
2、斷路器裝有操作和保護系統；
3、操作省力；
4、用操作桿，按鈕和脫扣元件(附件)進行分/合閘操作；
5、有可靠的模擬母線顯示開關操作位置；
6、有電容分壓器式帶電指示器；

高壓環網柜分/合閘指示：
模擬母線與動觸頭間的電氣聯接能正確可靠地顯示開關的位置。
