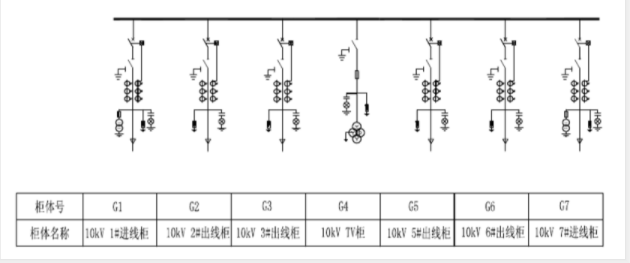

環網柜二進四出接線圖說明:
(1)本方案10kV環網單元選用空氣絕緣環網柜，根據工程實際需要也可采用氣體絕緣環網柜或固體絕緣環網柜。環網柜的防護等級不低于IP4X；
(2)柜內開關配電動操作機構(操作電壓可選用AC220V、DC110或DC48) 、滿足配阿自動化要求；
(3)柜內電流互感器-次電流應根據具體工程的實際需求配置，二次電流可選用1A或5A。數量可根據工程需要，選配2只或3只；
(4)出線避雷器、故障指示器可根據工程情況選配，空氣絕緣柜另應裝設加熱器；
(5)對不允許合環操作的配電場所，進線柜與分段柜應采取電氣，機械閉鎖措施；
(6)線路帶電應閉鎖接地開關；
(7)電壓互感器容量，變比、烙斷器電流可按需配置；
(8) CT選擇兩相加零序或三相合成，電纜線徑按需配置。
