高壓環網柜原理圖講解

環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以同它的左側干線取電源，又可以由它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電，而當右側干線出了故障，它就從左側干線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

環網柜是一組高壓開關柜設備裝在鋼板金屬柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。

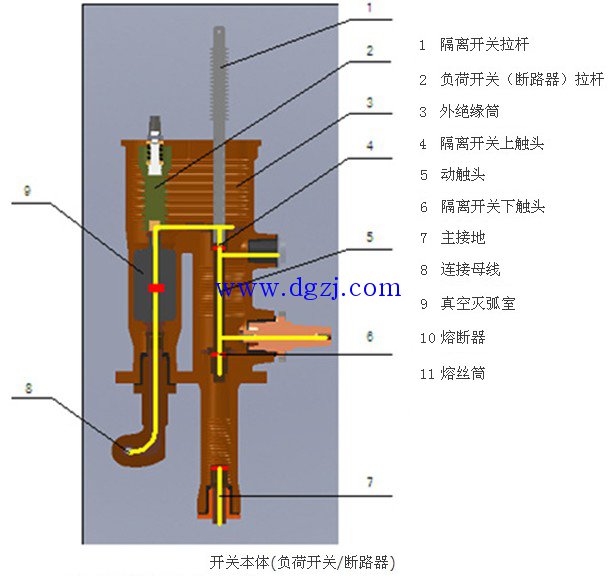

高壓環網柜原理圖

為了提高供電可靠性，使用戶可以從兩個方向獲得電源，通常將供電網連接成環形。這種供電方式簡稱為環網供電。在工礦企業、住宅小區、港口和高層建筑等交流10kv配電系統中，因負載容不大，其高壓回路通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器保護。

該系統通常采用環形網供電，所使用高壓開關柜一般習慣上稱為環網柜。環網柜除了向本配電所供電外，其高壓母線還要通過環形供電網的穿越電流（即經本配電所母線向相鄰配電所供電的電流），因此環網柜的高壓母線截面要根據本配電所的負荷電流與環網穿越電流之和選擇，以保證運行中高壓母線不過負荷運行。
